HỒ SƠ THIẾT KẾ BẢN VẼ THI CÔNG BAO GỒM NHỮNG GÌ?

Thiết kế kỹ thuật là bước tiền đề quan trọng ảnh hưởng trực tiếp đến kết quả thi công. Để kiểm định được chất lượng, chi phí và tiến độ của dự án, chủ đầu tư cần xây dựng một bộ hồ sơ thiết kế bản vẽ thi công đạt chuẩn. Vậy một bộ hồ sơ thiết kế bản vẽ thi công đầy đủ bao gồm những gì? Hãy cùng Xây Dựng Khải Minh tìm hiểu qua bài viết dưới đây.

hồ sơ thiết kế thi công

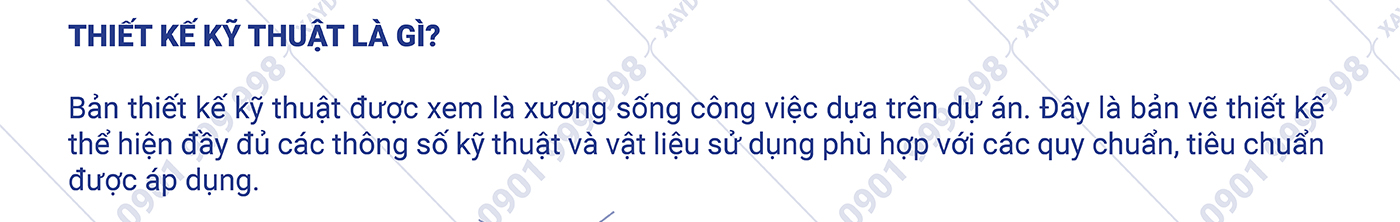

Thiết kế kỹ thuật là gì?

Bản thiết kế kỹ thuật được xem là xương sống công việc dựa trên dự án. Đây là bản vẽ thiết kế thể hiện đầy đủ các thông số kỹ thuật và vật liệu sử dụng phù hợp với các quy chuẩn, tiêu chuẩn được áp dụng.

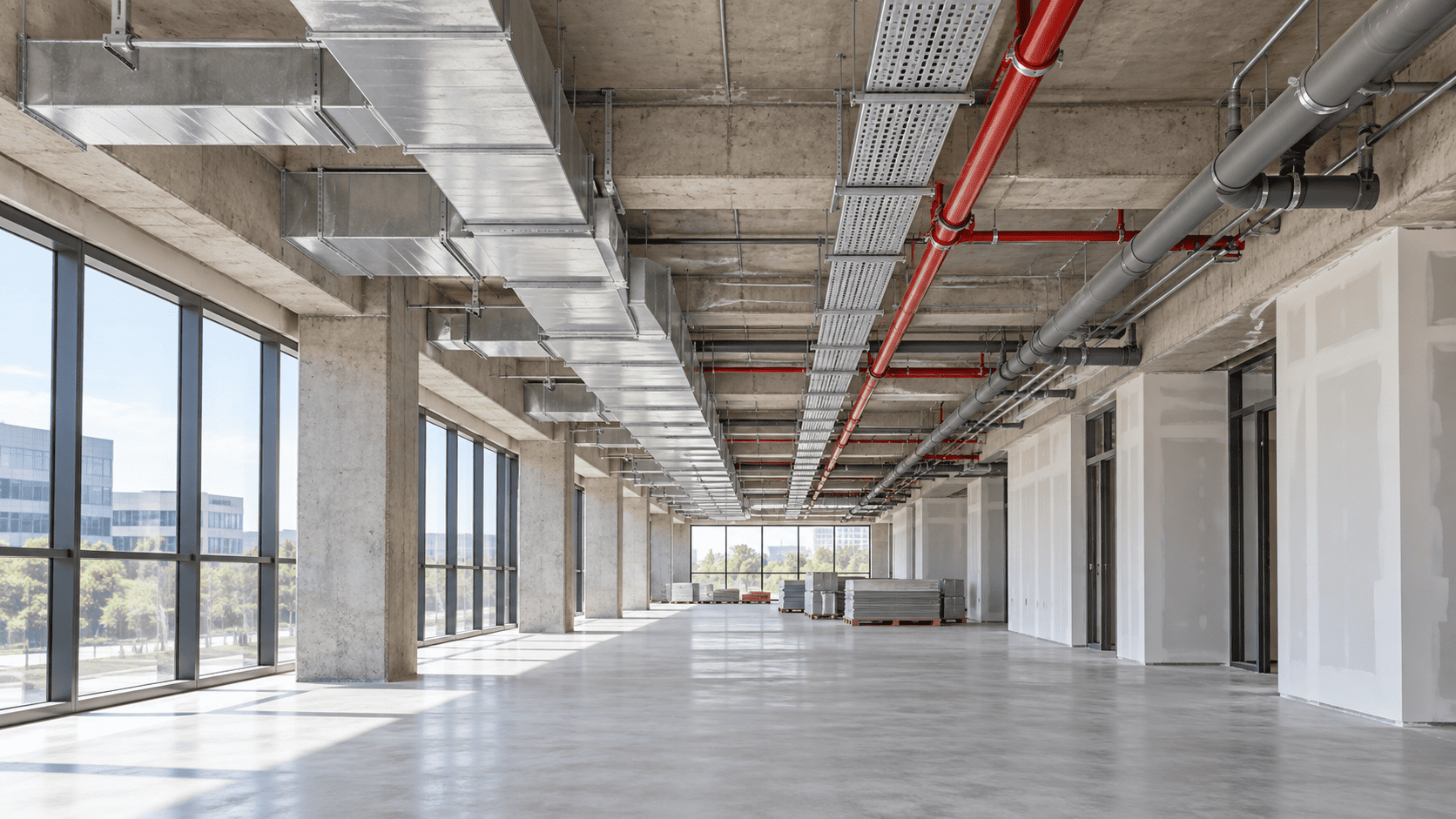

Thiết kế kỹ thuật là gì

Hồ sơ thiết kế bản vẽ thi công bao gồm những gì?

Một bộ hồ sơ thiết kế bản vẽ thi công phải đảm bảo các phần: Phần thuyết minh, phần bản vẽ, phần tổng dự toán. Để hiểu rõ hơn, Khải Minh sẽ chỉ ra trong phần dưới đây:

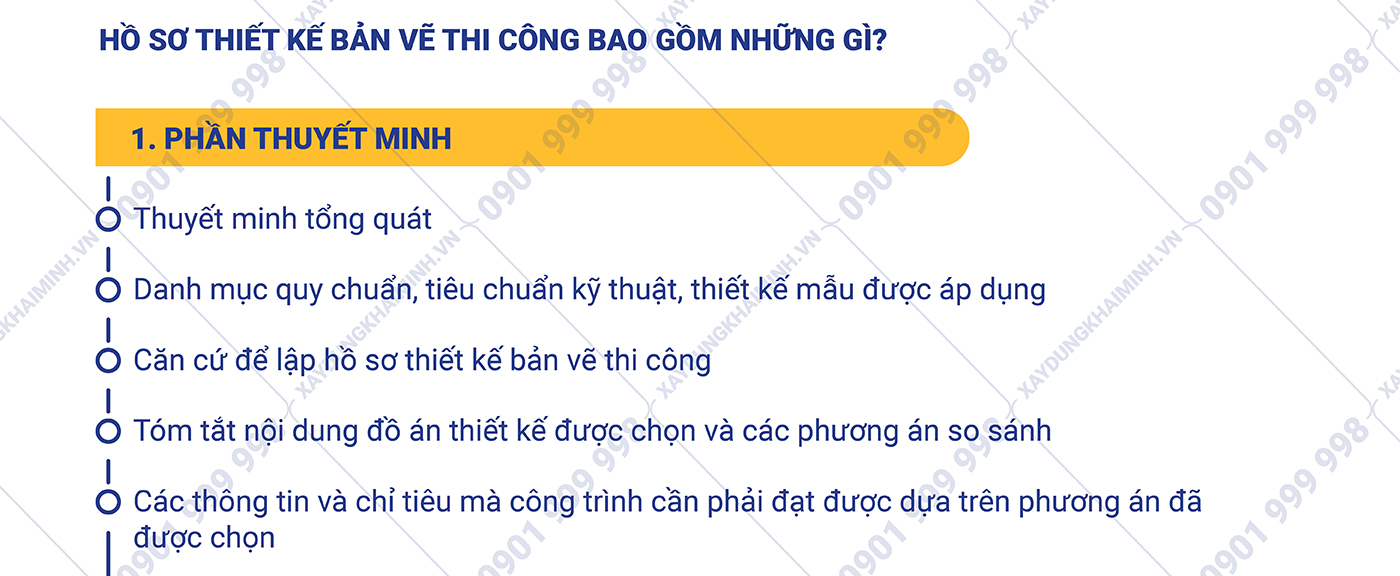

Phần thuyết minh

- Thuyết minh tổng quát

- Danh mục quy chuẩn, tiêu chuẩn kỹ thuật, thiết kế mẫu được áp dụng

- Căn cứ để lập hồ sơ thiết kế bản vẽ thi công

- Tóm tắt nội dung đồ án thiết kế được chọn và các phương án so sánh

- Các thông tin và chỉ tiêu mà công trình cần phải đạt được dựa trên phương án đã được chọn

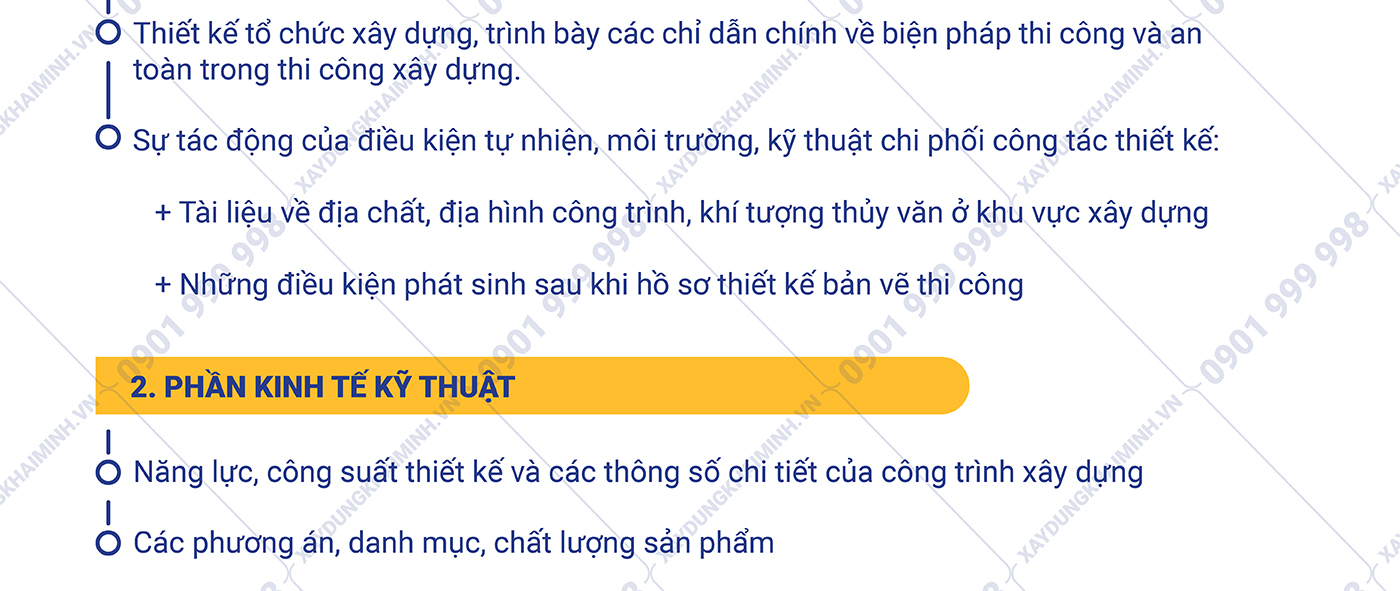

- Thiết kế tổ chức xây dựng, trình bày các chỉ dẫn chính về biện pháp thi công và an toàn trong thi công xây dựng.

- Sự tác động của điều kiện tự nhiện, môi trường, kỹ thuật chi phối công tác thiết kế:

   + Tài liệu về địa chất, địa hình công trình, khí tượng thủy văn ở khu vực xây dựng

   + Những điều kiện phát sinh sau khi hồ sơ thiết kế bản vẽ thi công

Phần kinh tế kỹ thuật:

- Năng lực, công suất thiết kế và các thông số chi tiết của công trình xây dựng

- Các phương án, danh mục, chất lượng sản phẩm

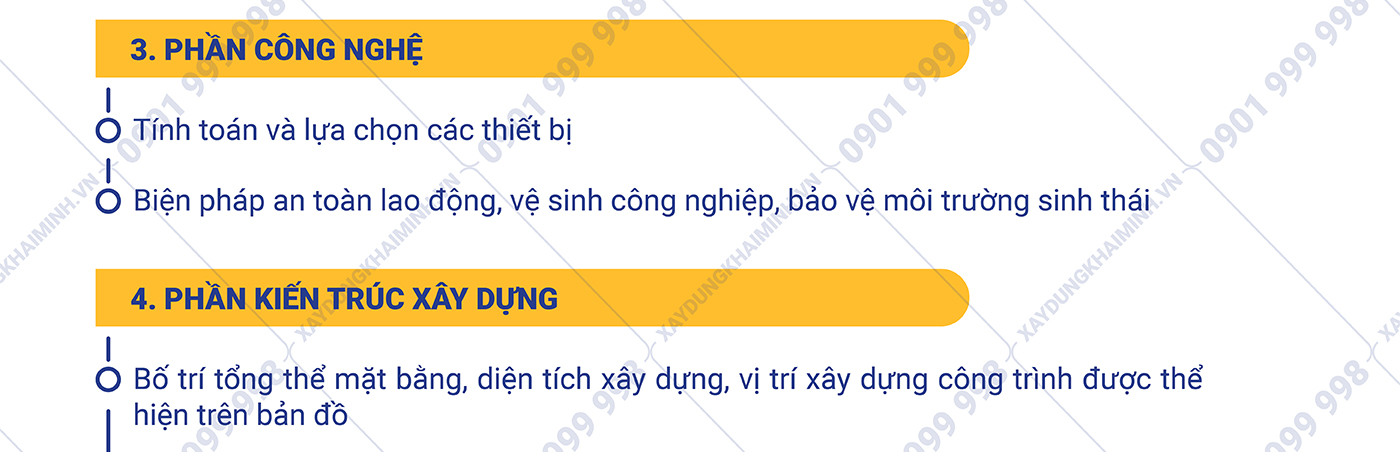

Phần công nghệ:

 + Tính toán và lựa chọn các thiết bị

 + Biện pháp an toàn lao động, vệ sinh công nghiệp, bảo vệ môi trường sinh thái

Phần kiến trúc xây dựng:

 + Bố trí tổng thể mặt bằng, diện tích xây dựng, vị trí xây dựng công trình được thể hiện trên bản đồ

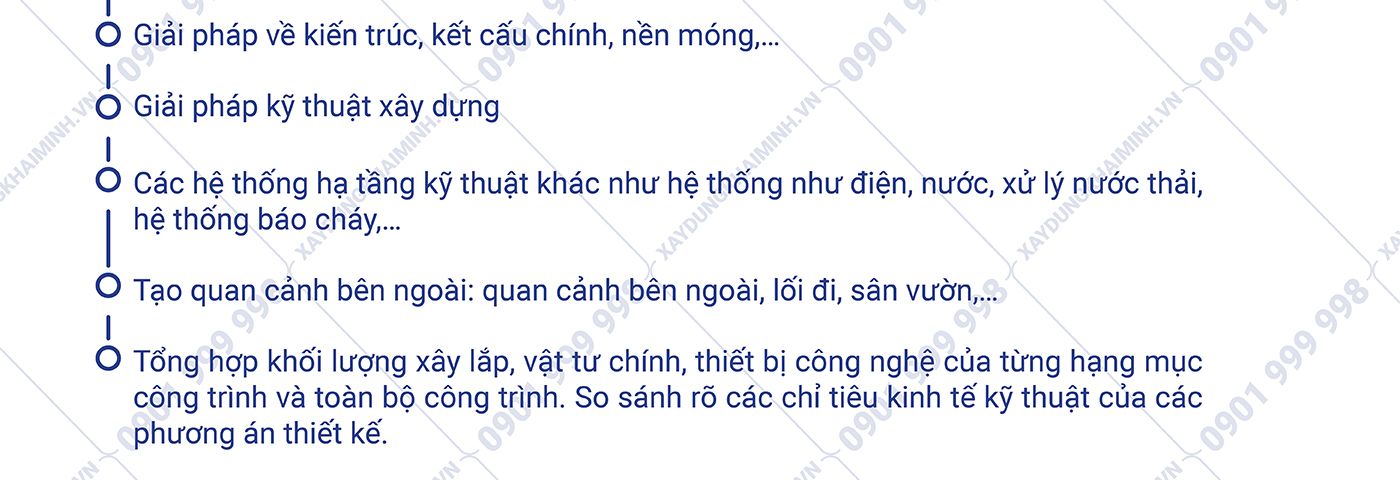

 + Giải pháp về kiến trúc, kết cấu chính, nền móng,…

 + Giải pháp kỹ thuật xây dựng

 + Các hệ thống hạ tầng kỹ thuật khác như hệ thống như điện, nước, xử lý nước thải, hệ thống báo cháy,…

 + Tạo quan cảnh bên ngoài: quan cảnh bên ngoài, lối đi, sân vườn,…

 + Tổng hợp khối lượng xây lắp, vật tư chính, thiết bị công nghệ của từng hạng mục công trình và toàn bộ công trình. So sánh rõ các chỉ tiêu kinh tế kỹ thuật của các phương án thiết kế.

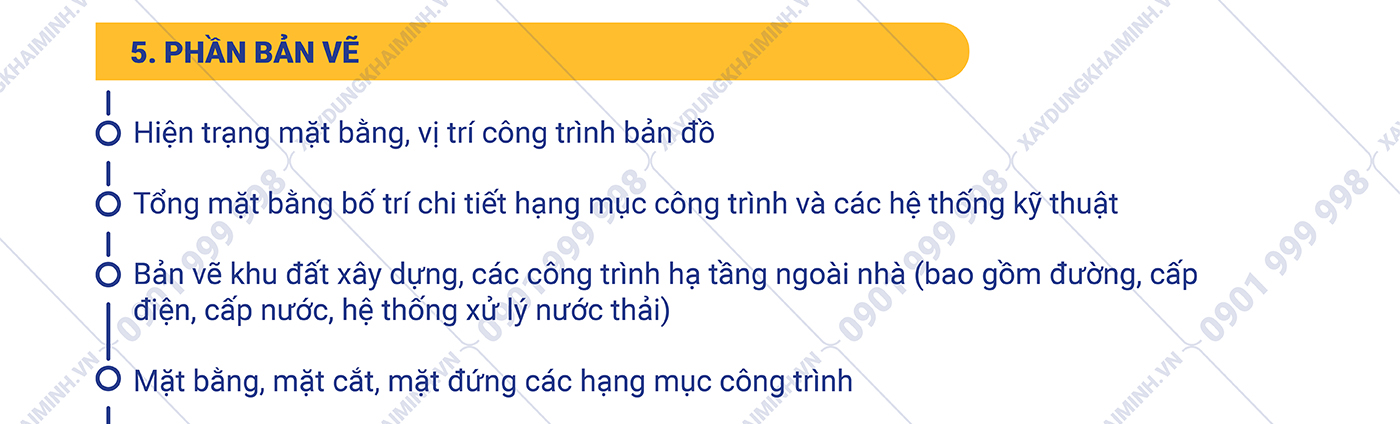

Phần bản vẽ

- Hiện trạng mặt bằng, vị trí công trình bản đồ

- Tổng mặt bằng bố trí chi tiết hạng mục công trình và các hệ thống kỹ thuật

- Bản vẽ khu đất xây dựng, các công trình hạ tầng ngoài nhà (bao gồm đường, cấp điện, cấp nước, hệ thống xử lý nước thải)

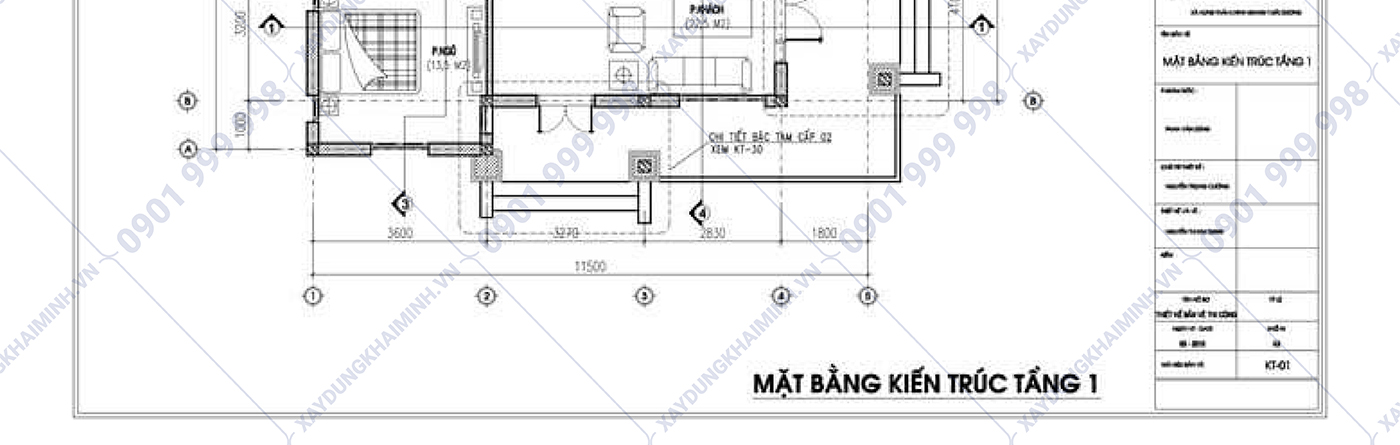

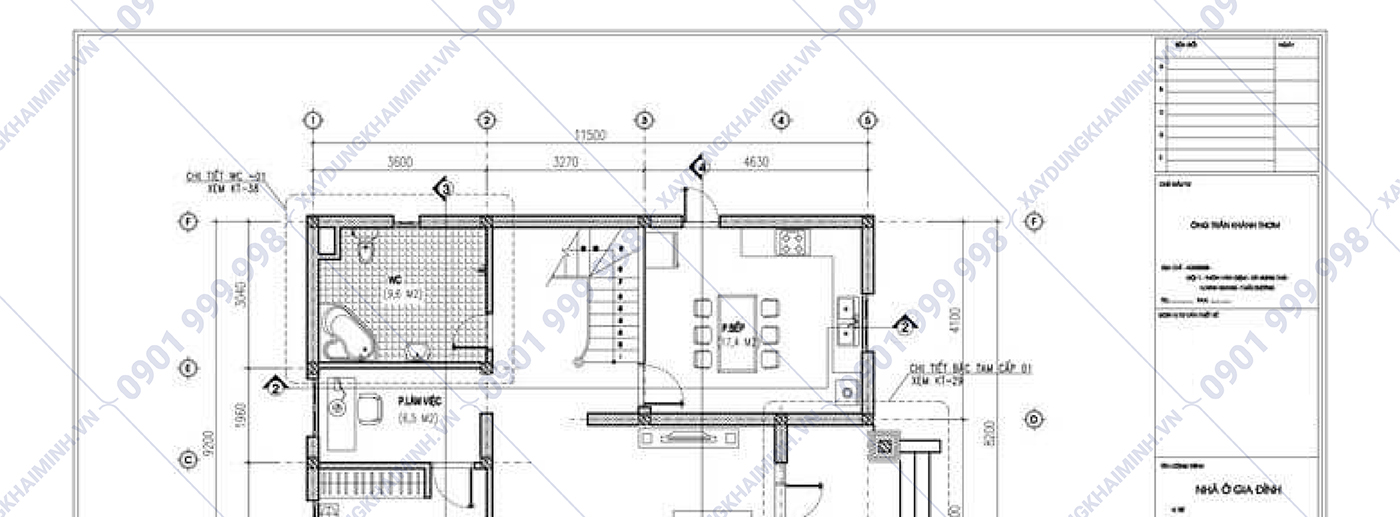

- Mặt bằng, mặt cắt, mặt đứng các hạng mục công trình

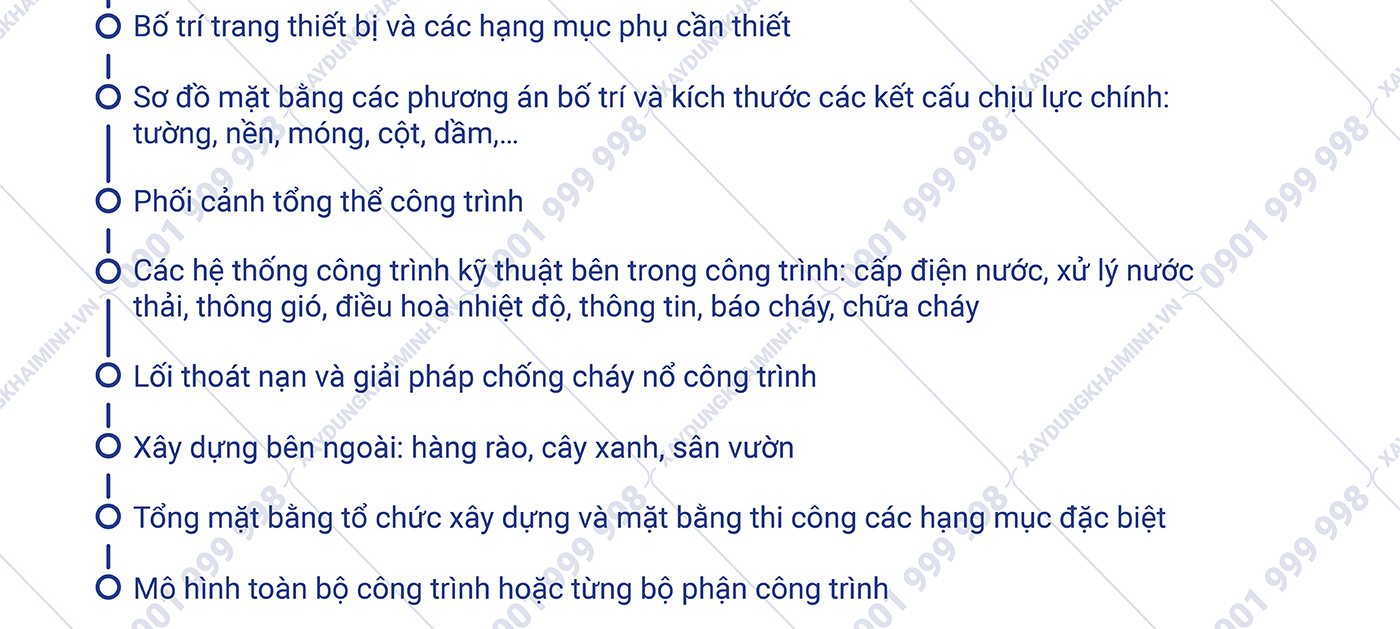

- Bố trí trang thiết bị và các hạng mục phụ cần thiết

- Sơ đồ mặt bằng các phương án bố trí và kích thước các kết cấu chịu lực chính: tường, nền, móng, cột, dầm,…

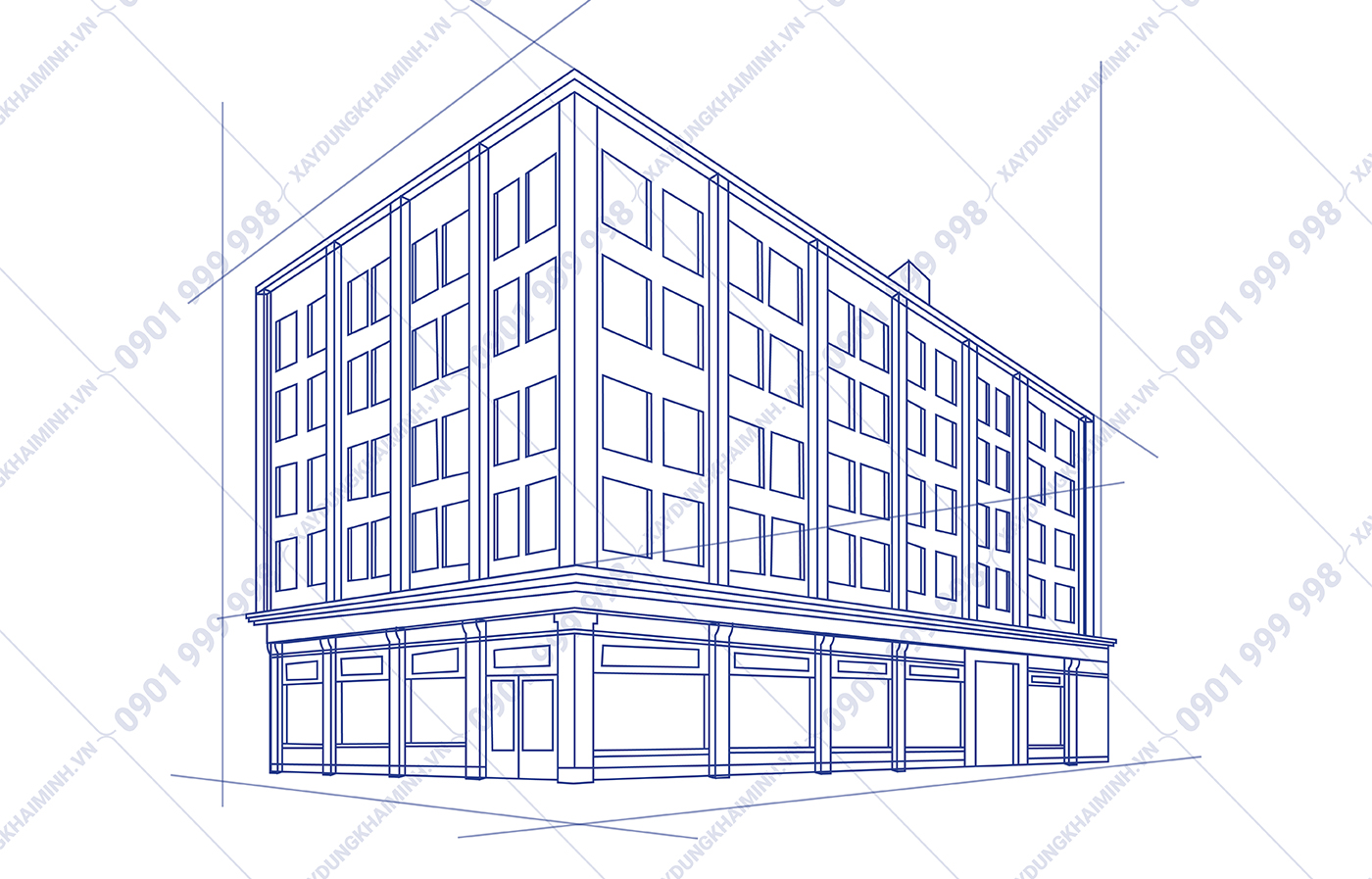

- Phối cảnh tổng thể công trình

- Các hệ thống công trình kỹ thuật bên trong công trình: cấp điện nước, xử lý nước thải, thông gió, điều hoà nhiệt độ, thông tin, báo cháy, chữa cháy

- Lối thoát nạn và giải pháp chống cháy nổ công trình

- Xây dựng bên ngoài: hàng rào, cây xanh, sân vườn

- Tổng mặt bằng tổ chức xây dựng và mặt bằng thi công các hạng mục đặc biệt

- Mô hình toàn bộ công trình hoặc từng bộ phận công trình

bản vẽ thiết kế xây dựng

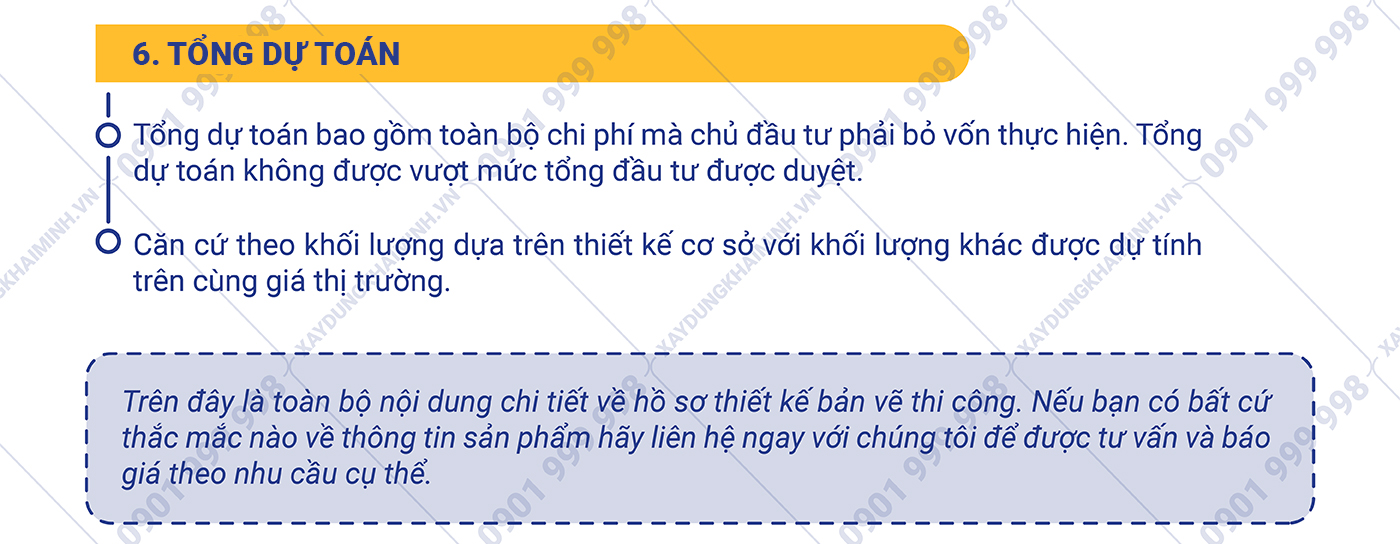

Phần tổng dự toán

- Tổng dự toán bao gồm toàn bộ chi phí mà chủ đầu tư phải bỏ vốn thực hiện. Tổng dự toán không được vượt mức tổng đầu tư được duyệt.

- Căn cứ theo khối lượng dựa trên thiết kế cơ sở với khối lượng khác được dự tính trên cùng giá thị trường.

Trên đây là toàn bộ nội dung chi tiết về hồ sơ thiết kế bản vẽ thi công. Nếu bạn có bất cứ thắc mắc nào về thông tin sản phẩm hãy liên hệ ngay với chúng tôi qua địa chỉ email: hungthinhkhaiminhgroup@gmail.com  hoặc hotline: 0901 999 998. Bạn có thể tham khảo các bài viết cùng chuyên mục tại đây.
