Cos 00 trong xây dựng là gì? Được tính từ đâu? Như thế nào? | Khải Minh

cốt 00 trong xây dựng là gì

Trong lĩnh vực xây dựng, những thuật ngữ kỹ thuật thường xuyên xuất hiện và nếu cho dù bạn là một tân binh hay một chuyên gia trong lĩnh vực xây dựng thì chắc chắn câu hỏi “cốt 00 trong xây dựng là gì?” đã từng làm khó bạn?

Nhưng bạn đừng lo vì trong bài viết dưới đây Khải Minh sẽ giúp bạn giải đáp câu hỏi “cốt 00 trong xây dựng là gì?”, cũng như giải thích thêm giúp bạn các thuật ngữ trong xây dựng.

Vì vậy hãy CÙNG ĐÓN ĐỌC NHÉ !

1.Cốt 00 trong xây dựng là gì?

cốt 00 trong xây dựng là gì

Cốt 00 là thuật ngữ chỉ mặt phẳng được chọn làm gốc để so chiếu với các mặt phẳng khác.

  • Các mặt phẳng cao hơn cốt 00 sẽ được gọi là cốt dương (+)
  • Các mặt phẳng thấp hơn cốt 00 sẽ được gọi là cốt âm (-)

Các kích thước được đo theo đơn vị mét (m)

Ví dụ: Cốt 300(+) để nói đến mặt phẳng có độ cao cách mốc là 300m



2. Trong bản vẽ nhà, cốt 00 tính từ đâu?

Cốt 00 tính từ đâu

Trong bản vẽ nhà hoặc bản vẽ kỹ thuật, điểm cốt 00 thường được chọn là một điểm tham chiếu hoặc điểm gốc để đo lường các khoảng cách và vị trí trong bản vẽ.

Điểm cốt 00 sẽ được tính từ:

  • Mặt bằng của đất
  • Hoặc từ mặt nước biển trung bình tại điểm thi công.

Và thông tin về điểm cốt này thường được ghi rõ trong giấy phép xây dựng và bản vẽ.

Điều này rất quan trọng để xác định các khoảng cách và vị trí trong quá trình xây dựng.

Ví dụ: trên bản vẽ có quy định điểm cốt xây dựng nằm tại tầng 1 (trệt) ±0.000m tương ứng với cốt nền quy hoạch >2,200m (cao độ chuẩn quốc gia - Hệ Hòn Dấu). Khi đó điểm cos 00  trong xây dựng sẽ nằm tại độ cao 2,200m so với mực nước biển được đặt tại Hòn Dấu.

3. Cao độ trong xây dựng là gì?

cao-do-trong-xay-dung-la-gi

Cao độ trong xây dựng thường được hiểu là độ cao của một điểm nào đó so với một mức tham chiếu được chọn. Trong ngành

  • Xây dựng
  • Và kiến trúc

Cao độ là một thông tin quan trọng để xác định độ cao của các thành phần khác nhau trong công trình, từ nền:

  • Đất
  • Móng
  • Tường
  •  Đến các tầng của tòa nhà

Cao độ thường được đo bằng các đơn vị như:

  •  Mét (m)
  •  Hoặc feet (ft),

Tùy thuộc vào hệ thống đo lường được sử dụng tại khu vực đó. Để thực hiện việc đo cao độ, người ta thường sử dụng các thiết bị đo đạc như:

  •  Mức laser
  •  Máy theo dõi GPS,
  •  Hoặc cơ hội cổ điển như thước đo và búa

Cao độ cũng đóng vai trò quan trọng trong việc xác định sự đổ nghiêng của một kết cấu, đảm bảo:

  • Tính ổn định
  • Và an toàn của công trình.

 Trong lĩnh vực:

  •  Địa lý

Cao độ được sử dụng để xác định độ cao của các vị trí trên bề mặt Trái Đất, thông qua hệ thống các điểm đo chuẩn như mực nước biển.

Và tại Việt Nam có duy nhất một cao độ 0 (hay mốc 0) được đặt tại Hòn Dấu (Hải Phòng).



4. Tổng quan về cao độ trong xây dựng

cote cao độ

4.1. Cách tính – Ký hiệu cao độ trong xây dựng

Trong quá trình đo đạc và quy hoạch địa hình, khái niệm cao độ được hiểu là khoảng cách từ mặt phẳng tham chiếu tới vị trí khác trên mảnh đất, có thể là vị trí cao hơn hoặc thấp hơn.

Cao độ này được đo và tính bằng đơn vị mét (m), và kết quả cuối cùng được làm tròn đến ba chữ số sau dấu phẩy thập phân.

4.2. Phương pháp đo cao độ chuẩn xác thường dùng

Một phần không thể thiếu của việc truyền tải thông tin trong thiết kế xây dựng là việc sử dụng ký hiệu đặc thù.

Trong trường hợp cao độ, chúng ta sử dụng ký hiệu hình tam giác đều, được chia thành hai nửa: nửa trắng và nửa đen, kèm theo số chú thích phía trên.

Trước con số thể hiện độ cao, chúng ta có thể thấy dấu (+) hoặc dấu (-). Dấu (+) biểu thị cho cao độ dương, tức là vị trí cao hơn mức độ chuẩn, trong khi dấu (-) đại diện cho cao độ âm, tức là vị trí thấp hơn mức độ chuẩn.



5. Hướng dẫn cách dựng máy và cân bằng máy thủy bình trong đo cao độ

cách tính cao độ máy thủy bình

Máy thủy bình là một công cụ quan trọng trong việc đo đạc cao độ trong xây dựng và địa hình.

Dưới đây là hướng dẫn cách dựng máy thủy bình và cân bằng máy thủy bình để thực hiện đo cao độ:

Quy trình sử dụng máy thủy binh

Chi tiết

Bước 1: Chuẩn bị thiết bị

  • Máy thủy bình: Đây là thiết bị chính để đo cao độ. Đảm bảo máy thủy bình được làm sạch và không bị hỏng hóc.
  • Chân máy thủy bình: Để đặt máy thủy bình lên và đảm bảo ổn định.
  • Gậy đo: Dùng để tạo điểm cố định và đo cao độ tại các vị trí khác nhau.
  • Thước dây hoặc bình đo: Dùng để đo khoảng cách ngang giữa các vị trí đo.

Bước 2: Chọn điểm dựng máy

  • Xác định điểm cốt 00 hoặc điểm gốc của hệ tọa độ cho dự án xây dựng của bạn. Đây là điểm xuất phát để đo cao độ tại các vị trí khác.
  • Đặt máy thủy bình lên chân máy thủy bình và đảm bảo rằng nó ổn định.

Bước 3: Cân bằng máy thủy bình

  • Mở nắp máy thủy bình và đảm bảo rằng bình nước bên trong được làm sạch và đủ nước để cân bằng.
  • Sử dụng ốc vặn để điều chỉnh bằng cân bằng hoặc bọt khí trong bình sao cho ngắn nhất thời gian để bình thủy bình cân bằng.
  • Khi bình thủy bình đã cân bằng, nắp máy thủy bình lại.

Bước 4: Đo Cao Độ

  • Đặt máy thủy bình tại điểm cốt 00 hoặc điểm bạn đã xác định là điểm xuất phát của hệ tọa độ.
  • Sử dụng gậy đo để tạo một điểm cố định tại vị trí cần đo cao độ.
  • Đọc giá trị trên thước dây hoặc bình đo để ghi nhận khoảng cách từ điểm cố định đến máy thủy bình.
  • Đọc giá trị trên máy thủy bình tại điểm bạn đã đo đạc để biết giá trị cao độ tại điểm đó.

Bước 5: Thực Hiện Các Đo Đạc Khác

  • Di chuyển máy thủy bình và lặp lại quy trình đo tại các vị trí khác trong dự án.
  • Sử dụng các giá trị cao độ đã đo được để xây dựng bản đồ độ cao hoặc thực hiện các tính toán cần thiết trong việc quy hoạch và xây dựng.



6. Các thuật ngữ trong xây dựng?

cao độ là gì

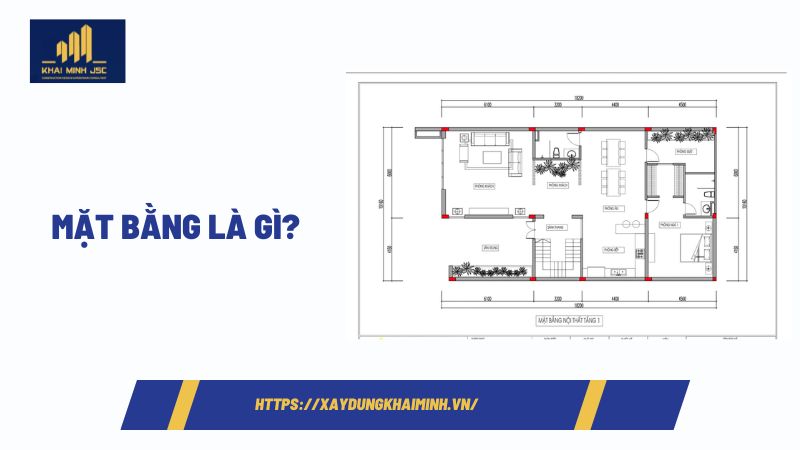

6.1 Mặt bằng là gì?

ký hiệu cốt cao độ

Mặt bằng trong xây dựng đề cập đến:

  • Bề mặt
  • Hoặc không gian phẳng

Của một khu vực cụ thể trên:

  • Mặt đất
  • Hoặc trong một công trình.

Việc xác định mặt bằng là quan trọng để thiết kế và xây dựng các thành phần như:

  •  Móng
  •  Sàn
  •  Tường
  •   Mái

 Mặt bằng không chỉ định vị vị trí các yếu tố xây dựng mà còn ảnh hưởng đến việc quản lý nước, thoát nước và cân bằng khả năng chịu lực của công trình.

6.2 Mặt đứng là gì?

cos thô và cos hoàn thiện

Mặt đứng trong kiến trúc thường đề cập đến các bức tường thẳng đứng, phân chia:

  •  Không gian
  •  Và hỗ trợ cân bằng cho công trình.

 Mặt đứng chịu trách nhiệm chịu lực theo:

  •  Hướng dọc
  •  Và giữ cho công trình thăng bằng.

 Trong thiết kế kiến trúc, mặt đứng có thể được thiết kế để tạo ra không gian mở hoặc được sử dụng để chia các phòng thành các khu vực khác nhau.

6.3 Mặt cắt là gì?



Mặt cắt là một cách để thể hiện cấu trúc bên trong của một đối tượng hoặc một khu vực xây dựng bằng cách:

  • Cắt nó ngang
  • Hoặc dọc và hiển thị lớp lớp
  • Chi tiết
  • Và cấu trúc bên trong.

 Mặt cắt được sử dụng để trình bày chi tiết kỹ thuật, vị trí của các yếu tố xây dựng và hiểu rõ hơn về cấu trúc tổng thể của công trình.

6.4 Phối cảnh là gì?



cao độ thiết kế và cao độ tự nhiên

Phối cảnh trong xây dựng là một biểu đồ hoặc mô hình 3D biểu diễn toàn cảnh của một khu vực hoặc một công trình xây dựng trong môi trường xung quanh.

Phối cảnh giúp người thiết kế và người xây dựng hiểu rõ hơn về cách công trình tương tác với không gian xung quanh, bao gồm:

  • Cả quang cảnh,
  • Ánh sáng tự nhiên,
  • Cây cối
  • Và môi trường xung quanh.

6.5 Tỷ lệ là gì?

ký hiệu cao độ trong bản vẽ xây dựng

Tỷ lệ trong xây dựng thể hiện mối quan hệ giữa kích thước thực tế của một:

  •  Đối tượng
  •  Và kích thước

 Của nó trên bản vẽ hoặc mô hình. Tỷ lệ có thể được biểu thị dưới dạng 1: n, trong đó n là một số nguyên dương.

Tỷ lệ quyết định độ phóng đại hoặc thu nhỏ của các yếu tố trên bản vẽ để chúng có thể hiển thị một cách rõ ràng và dễ hiểu.

6.6 Cốt 00 trong xây dựng là gì?

cốt cao độ

"Cốt 00" trong xây dựng là thuật ngữ chỉ đến điểm gốc, điểm khởi đầu của hệ tọa độ không gian cho một dự án xây dựng.

Đây là điểm cơ bản, thường được xác định và thiết lập tại một vị trí cố định trên công trình hoặc khu vực xây dựng. Cốt 00 có vai trò quan trọng trong việc:

  • Thiết lập hệ tọa độ
  • Đo đạc
  • Và xác định vị trí

Của các yếu tố trong công trình theo các chiều khác nhau như:

  • Chiều cao
  • Chiều rộng
  • Và chiều dài

Ngoài việc định vị và tham chiếu, Cốt 00 thường mang theo ý nghĩa tượng trưng về:

  • Sự bắt đầu
  • Sự xuất phát
  • Và sự thống nhất

Trong một dự án xây dựng.

Đây là điểm mà mọi công việc đo đạc, tính toán và xác định vị trí sẽ dựa vào.

Cốt 00 giúp tạo ra sự thống nhất và đồng nhất trong quy trình xây dựng, đảm bảo rằng tất cả các phần của dự án đều có sự liên kết chính xác với nhau.

Trong một số trường hợp, Cốt 00 còn được gọi là "điểm 0" hoặc "mốc 00". Tùy thuộc vào quy chuẩn và tiêu chuẩn của từng quốc gia hoặc dự án cụ thể, tên gọi có thể thay đổi.

Tuy nhiên, ý nghĩa cốt yếu của Cốt 00 luôn tồn tại, đó là điểm xuất phát quan trọng để xác định vị trí và thiết lập hệ tọa độ cho công trình xây dựng.

6.7 Bê tông là gì?

cốt nền là gì

Bê tông là một vật liệu xây dựng quan trọng được tạo thành từ sự kết hợp của:

  • Xi măng
  • Cát
  • Sỏi
  • Và nước.

 Đặc điểm chính của bê tông là khả năng:

  • Chịu lực tốt
  • Độ bền
  • Và khả năng đúc hình dạng phức tạp

Bê tông được sử dụng rộng rãi để xây dựng:

  •  Móng
  •  Sàn
  •  Tường
  •  Và cấu trúc khác trong công trình.

6.8 Bê tông cốt thép là gì?

cao trình là gì

Bê tông cốt thép là một loại vật liệu kết hợp giữa:

  •  Bê tông
  •  Và thép.

Thép cốt được đặt trong lớp bê tông để cung cấp khả năng chịu lực tốt hơn cho cấu trúc. Bê tông cốt thép được sử dụng để xây dựng các cấu trúc có yêu cầu độ bền và chịu lực cao như:

  •  Cột
  •  Dầm
  •  Và cốt thép.

6.9 Móng là gì?

cos 00 trong xây dựng

Móng là phần dưới cùng của một công trình, thường tiếp xúc trực tiếp với:

  • Nền đất
  • Hoặc nền móng.

 Chức năng của móng là truyền tải tải trọng của công trình từ trên xuống:

  •  Nền đất
  •  Và đảm bảo ổn định
  •  Và an toàn cho cả công trình
  •  Và môi trường xung quanh.

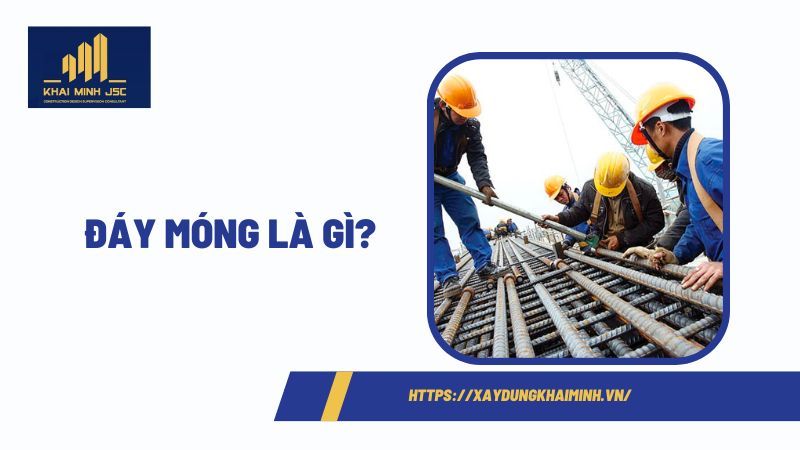

6.10 Đáy móng là gì?

cos 00 trong xây dựng

 Đáy móng là phần dưới cùng của:

  •  Móng
  •  Tiếp xúc trực tiếp với nền đất.

 Đáy móng thường được thiết kế sao cho có diện tích lớn để phân tán tải trọng và tránh sự lún đổ.

6.11 Đỉnh móng là gì?

trong xây dựng

Đỉnh móng là phần trên cùng của

  •  Móng,
  •  Tiếp xúc với phần dưới của cấu trúc xây dựng.

 Đỉnh móng cần được đảm bảo vững chắc để đảm bảo truyền tải tải trọng hiệu quả và ổn định cho công trình.

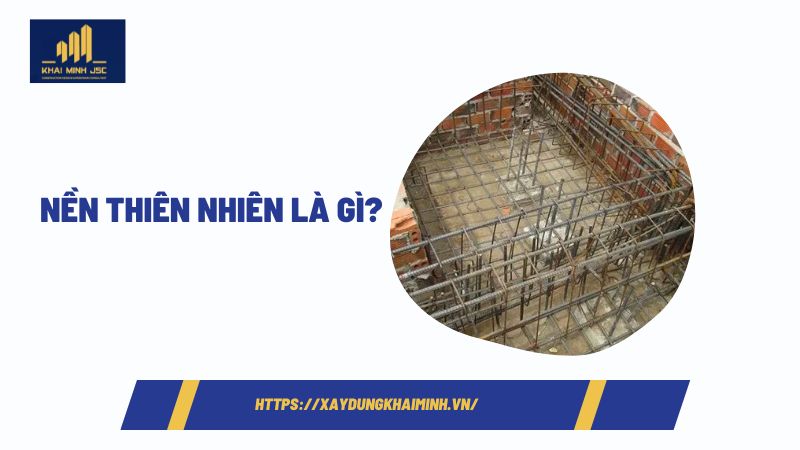

6.12 Nền thiên nhiên là gì?

cách lấy cos sàn trong xây dựng

Nền thiên nhiên trong xây dựng là nền đất tự nhiên tại một vị trí xây dựng trước khi bắt đầu thi công. Khảo sát nền thiên nhiên là quá trình xác định:

  •  Tình trạng
  •  Tính chất
  •  Và khả năng hỗ trợ của nền đất để xây dựng.

6.13 Nền nhân tạo là gì?

cốt nền xây dựng là gì

Nền nhân tạo là nền đất đã được xử lý:

  •  Tạo
  •  Hoặc thay đổi để đáp ứng yêu cầu của công trình.

 Điều này có thể bao gồm việc nâng cao:

  •  Mặt bằng
  •  Nén chặt nền đất
  •  Hoặc xây dựng cấu trúc hỗ trợ như móng cọc.

6.14 Khung chịu lực là gì?

Khung chịu lực là một hệ thống kết cấu được hình thành từ các cột và dầm liên kết với nhau để chịu lực tải trọng từ trên xuống. Khung chịu lực được sử dụng để tạo ra cấu trúc chịu lực:

  • Tốt
  • Và linh hoạt

Đặc biệt trong các công trình có diện tích lớn.

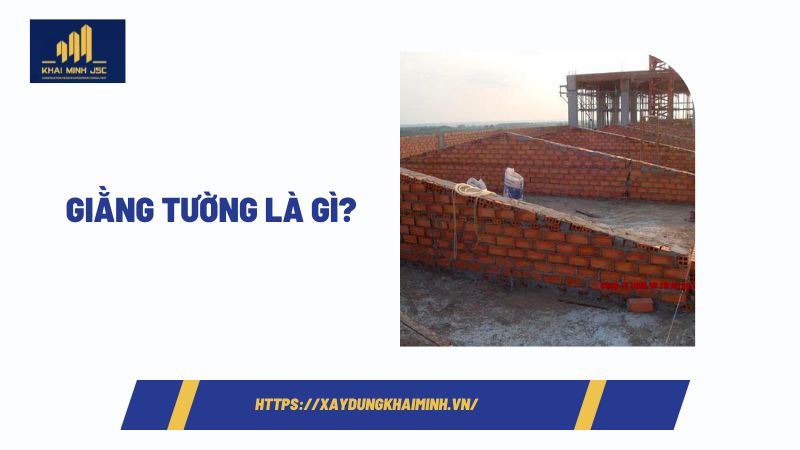

6.15 Giằng tường là gì?

quy định về cốt nền nhà

Giằng tường là thành phần thẳng đứng được đặt trong hệ thống kết cấu của tường để tăng cường:

  • Độ cứng
  • Và khả năng chịu lực của tường

Giằng tường thường nằm ở bên trong tường hoặc được đặt ngang qua tường để ngăn chặn biến dạng không mong muốn và cải thiện tính ổn định của công trình.

7. KẾT LUẬN

Hy vọng với những thông tin bổ ích mà Khải Minh cung cấp đã giúp bạn hiểu rõ thuật ngữ “cốt 00 trong xây dựng là gì?”, cũng như nắm bắt thêm các thuật ngữ trong xây dựng. Nếu bạn vẫn còn thắc mắc về câu hỏi “cốt 00 trong xây dựng là gì?”. Hãy liên hệ với Khải Minh chúng tôi sẽ giải đáp giúp bạn.
